Разъемы стандарта EN 175301-803 (DIN 43650)

Соединители стандарта EN 175301-803, также известного как DIN43650, широко используются в промышленности и являются основным разъемом для подключения гидравлических, пневматических и электромагнитных приборов, в том числе соленоидных клапанов. Подобные разъемы распространены также в преобразователях давления,датчиках положения, датчиках потока, термостатах, промышленных термометрах.

На основе соединителей компания Molex производит кабельные сборки и разветвители. Кабельные сборки – это соединители с интегрированным кабелем, место соединения надежно залито пластиком. Встроенный кабель существенно снижает время подключения. Сборки предлагаются как со встроенными светодиодными индикаторами и схемами защиты, так и без них. На каждом соединителе отображена его принципиальная электрическая схема, что позволяет быстро идентифицировать сборку.

В случае необходимости использования нескольких соединителей существуют различные варианты сборок, объединенных на один кабель. Сигналы со всех соединителей заводят на общий интерфейсный многоконтактный разъем, через который сборка подключается к блоку управления. Такое решение позволяет существенно ускорить процесс сборки системы и избежать ошибок при сборке, связанных с неправильным подключением. В качестве интерфейсного разъема могут использоваться прямые или угловые версии цилиндрических разъемов серии М8, М12, М23 или любые другие устраивающие заказчика разъемы.

Номер для заказа	DIN 43650 Type A (Расстояние между контактами 18,0 мм)	Документация
PN 121012-0118 PN VL03RG010 (Rigoal)	База электричческая круглая с конусом. Тип А. Напряжение: 250V~/300V Кол-во контактов: 2 + земля	Чертеж Чертеж

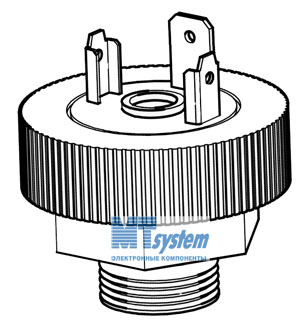

PN 121012-0116 PN VL03RG001 (Rigoal)	База электричческая круглая. Тип А. Напряжение: 250V~/300V Кол-во контактов: 2 + земля	Чертеж
PN 121012-0122 PN VL04RG010 (Rigoal)	База электричческая круглая с конусом. Тип А. Напряжение: 250V~/300V Кол-во контактов: 3 + земля	Чертеж Чертеж
PN 121012-0120 PN VL04RG001 (Rigoal)	База электричческая круглая. Тип А. Напряжение: 250V~/300V Кол-во контактов: 3 + земля	Чертеж
PN 121012-0071 PN VL03RG002 (Rigoal)	База электричческая квадратная. Тип А. Напряжение: 250V~/300V Кол-во контактов: 2 + земля	Чертеж Чертеж
PN 121012-0076 PN VL04RG002 (Rigoal)	База электричческая квадратная. Тип А. Напряжение: 250V~/300V Кол-во контактов: 3 + земля	Чертеж Чертеж
PN 121012-0050	База электричческая квадратная изогнутая под сферические поверхности. Тип А. Напряжение: 250V~/300V Кол-во контактов: 3 + земля , 2 + земля Диаметр поверхности (мм): 40, 45, 50, 60, 80, 100	Чертеж
PN 121201-0001	Розетка кабельная без электроники. Тип А Напряжение: 250V~/300V Герметичность: IP 67 Рабочая температура: -40°C + 90°C Кол-во контактов: 2 + земля	Чертеж
PN 121201-0002	Розетка кабельная без электроники. Тип А Напряжение: 250V~/300V Герметичность: IP 67 Рабочая температура: -40°C + 90°C Кол-во контактов: 3 + земля	Чертеж
	Розетка кабельная с электроникой. Тип А Напряжение: 12V-230V Герметичность: IP 67 Светодиоды: желтый, красный, зеленый Рабочая температура: -40°C + 90°C Кол-во контактов: 2 + земля	Чертеж Конфигуратор партномера Варианты схем Варианты напряжений и led

Номер для заказа	DIN 43650. Type C Micro (Industrial). (Расстояние между контактами 9.4мм)	Документация
PN 121012-0102 PN VL03RG003 (Rigoal)	База электричческая квадратная. Тип C Micro. Напряжение: 250V~/300V Кол-во контактов: 2 + земля	Чертеж Чертеж
PN 121012-0107 PN VL04RG003 (Rigoal)	База электричческая квадратная. Тип C Micro. Напряжение: 250V~/300V Кол-во контактов: 3 + земля	Чертеж Чертеж
PN 121205-0001	Розетка кабельная без электроники. Тип C Micro. Напряжение: 250V~/300V Герметичность: IP 67 Рабочая температура: -40°C + 90°C Кол-во контактов: 2 + земля	Чертеж
PN 121205-0005	Розетка кабельная без электроники. Тип C Micro. Напряжение: 250V~/300V Герметичность: IP 67 Рабочая температура: -40°C + 90°C Кол-во контактов: 3 + земля	Чертеж
	Розетка кабельная с электроникой. Тип C Micro. Напряжение: 12V-230V Герметичность: IP 67 Светодиоды: желтый, красный, зеленый Рабочая температура: -40°C + 90°C Кол-во контактов: 2 + земля	Чертеж Конфигуратор партномера Варианты схем Варианты напряжений и led

Номер для заказа	DIN 43650. Type C . (Расстояние между контактами 8.0мм)	Документация
PN 121012-0009	База электричческая квадратная. Тип C. Напряжение: 250V~/300V Кол-во контактов: 2 + земля	Чертеж
PN 121012-0010	База электричческая квадратная. Тип C. Напряжение: 250V~/300V Кол-во контактов: 3 + земля	Чертеж
PN 121204-0010	Розетка кабельная. Тип C. Напряжение: 250V~/300V Герметичность: IP 67 Рабочая температура: -40°C + 90°C Кол-во контактов: 2 + земля	Чертеж
PN 121204-0005	Розетка кабельная. Тип C Напряжение: 250V~/300V Герметичность: IP 67 Рабочая температура: -40°C + 90°C Кол-во контактов: 3 + земля	Чертеж
	Розетка кабельная с электроникой. Тип C. Напряжение: 12V-230V Герметичность: IP 67 Светодиоды: желтый, красный, зеленый Рабочая температура: -40°C + 90°C Кол-во контактов: 2 + земля	Чертеж Конфигуратор партномера Варианты схем Варианты напряжений и led

*Номер для заказа*	DIN 43650. Type B Industrial . (Расстояние между контактами 11.0мм)	*Документация*
PN 121012-0047	База электричческая. Тип B Industrial. Напряжение: 250V~/300V Кол-во контактов: 2 + земля	Чертеж

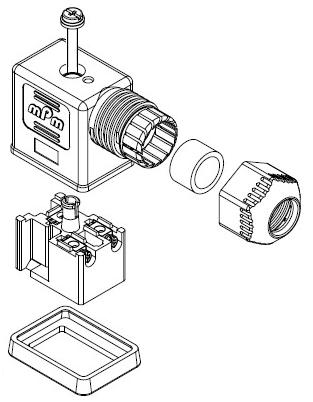

PN 121202-0001	Розетка кабельная. Тип B Industrial. Напряжение: 250V~/300V Герметичность: IP 67 Рабочая температура: -40°C + 90°C Кол-во контактов: 2 + земля	Чертеж
	Розетка кабельная с электроникой. Тип B Industrial. Напряжение: 12V-230V Герметичность: IP 67 Светодиоды: желтый, красный, зеленый Рабочая температура: -40°C + 90°C Кол-во контактов: 2 + земля	Чертеж Конфигуратор партномера Варианты схем Варианты напряжений и led

*Номер для заказа*	DIN 43650. Type B. (Расстояние между контактами 10.0мм)	*Документация*
PN 121203-0009	Розетка кабельная. Тип B. Напряжение: 250V~/300V Герметичность: IP 67 Рабочая температура: -40°C + 90°C Кол-во контактов: 2 + земля	Чертеж
	Розетка кабельная с электроникой. Тип B. Напряжение: 12V-230V Герметичность: IP 67 Светодиоды: желтый, красный, зеленый Рабочая температура: -40°C + 90°C Кол-во контактов: 2 + земля	Чертеж Конфигуратор партномера Варианты схем Варианты напряжений и led
