ECQUAAV - новая серия 310-вольтовых помехоподавляющих пленочных конденсаторов класса X2, компании Panasonic

ECQUAAV – новая серия помехоподавляющих пленочных конденсаторов класса X2, сертифицированных для автомобильного применения согласно стандарта AEC-Q200, компании Panasonic Ind.

Конденсаторы серии ECQUAAV включают в себя более 30 наименований компонентов с рабочим напряжением до 310 VAC и доступной емкостью в диапазоне от 0,1 uF до 1 uF.

Специальная конструкция полипропиленовых конденсаторов обеспечивает очень низкую индуктивность конденсаторов. Оригинальная конструкция алюминиевой пленки, используемой компанией Panasonic в процессе производства, пленочных конденсаторов ECQUAAV, обеспечивает очень стабильный уровень емкости в течение всего срока службы в широком температурном диапазоне от -40 до +110°C. Кроме того конструкция металлической пленки так же выполняет функцию предохранительного механизма предотвращающего короткое замыкание и выход конденсатора из строя. Высокое качество и надежность конденсаторов серии ECQUAAV подтверждено наличием сертификата AEC-Q200, регламентированного для автомобильной электроники.

Конденсаторы класса X2 являются одной из важнейших составляющих электроприборов бытового назначения и требуют особого внимания и глубокого изучения вопроса при выборе конденсатора при проектировании электроники, как по номиналам, так и по качеству.

Одна из основных задач конденсаторов класса X2 фильтрация помех.

Электромагнитная помеха – ((EMI) Electromagnetic Interference) – нежелательное физическое явление или воздействие, электрических, магнитных или электромагнитных полей, электрических токов или напряжений внешнего или внутреннего источника, которое нарушает нормальную работу технических средств, или вызывает ухудшение технических характеристик и параметров этих средств.

Помехи, как физическое явление всегда присутствуют в электросетях. И в настоящее время количество помех увеличивается в связи с большим количество потребителей и разнообразием применяемой электротехники и электроники, будь то электромотор лифта, перфоратора, катушка индуктивности варочной панели, блок питания компьютера или ноутбука.

Помехи возникающие при работе электрооборудования бывают двух видов: дифференциальные – когда ток помехи протекает в питающих проводах в разных направлениях и синфазные, когда ток помехи протекает в одну сторону. Проще говоря, дифференциальная помеха – это помеха между двумя проводами питания (фазой и нейтралью), а синфазная помеха – между проводами питания и заземлением.

Одним из способов нивелирования помех является применение фильтров рисунок 1. Конденсаторы класса X предназначены для подавления дифференциальных помех. Наименование X происходит от английского «across-the-line», буква X обозначает пересечение «cross». Существуют два класса X конденсаторов, X1 и X2.

X1 – предназначены для промышленного применения с подключением к трехфазной сети и должны выдерживать выбросы напряжения до 4 000 вольт.

X2 – используются в бытовых приборах с напряжением сети до 250 вольт и должны выдерживать выбросы напряжения до 2500 вольт.

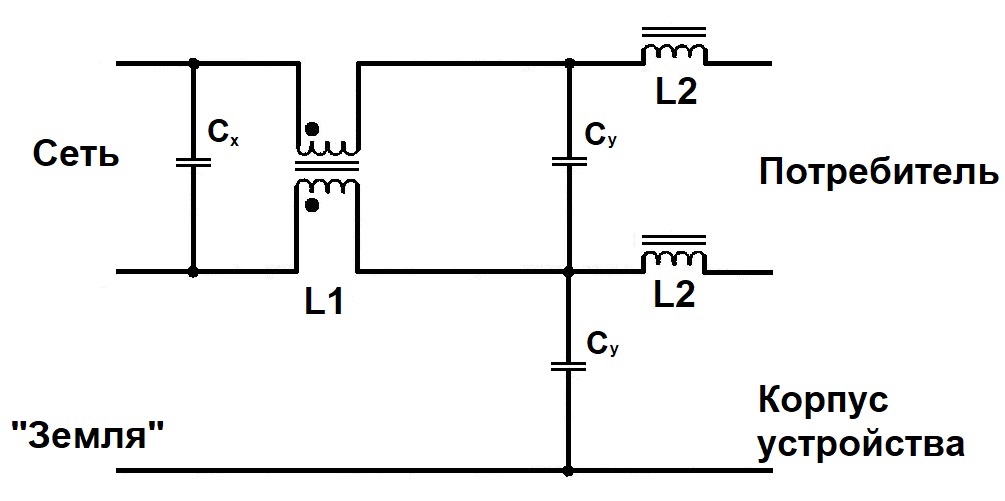

Рисунок 1. Типовая схема фильтра электромагнитных помех

Конденсаторы класса X2 отличаются от обычных пленочных конденсаторов повышенными требованиями, они должны выдерживать максимально допустимые выбросы напряжения в сети, не загораться и не поддерживать горение при выходе из строя.

Таким образом применение качественных конденсаторов класса X является важным фактором, выполняющим функции пожаробезопасности, защиты оборудования и в ряде случаев защиты человека от удара электрическим током.

Пленочные конденсаторы класса X компании Panasonic выполнены по уникальной технологии сегментирования слоев пленки, выполняющих функции предохранителя и позволяющей обеспечить работоспособность конденсатора, даже после пробоя электрическим током, избежать короткого замыкания конденсатора и сохранить его работоспособность (рис. 2). Кроме того, при производстве пленочных конденсаторов компания Panasonic применяет высококачественную алюминиевую пленку, обеспечивающую стабильные характеристики конденсаторов в течение всего срока жизни. Примененный, при производстве конденсаторов, вакуумный метод инкапсуляции, исключает попадание инородных веществ в корпус конденсатора и исключает возможность разброса параметров конденсаторов.

Рисунок 2. Стандартная и сегментированная технологии производства пленки

Полипропиленовые пленочные конденсаторы серии ECQUA – это надежный продукт для применения в ответственных и высококачественных устройствах, таких как преобразователи AC/DC, DC/DC, DC/AC, цепях фильтрации напряжения или демпфирующих цепях (снабберов) промышленных источников питания, зарядных устройствах для электромобилей, гироскутеров, самокатов или в инвертирующих устройствах для систем возобновляемой энергии (Renewable Energy). Наличие сертификата автомобильного стандарта качества AEC-Q200 подтверждает высокое качество конденсаторов и регламентирует для применения в автомобильной электронике.

Краткие технические характеристики конденсаторов серии ECQUAAV:

• рабочее напряжение 310 VAC
• диапазон емкостей 0.1…1uF (с точностью 10 или 20% во всем температурном диапазоне)
• тип диэлектрика Полипропилен (Polypropylene)
• диапазон рабочих температур -40…+110°C
• автомобильный сертификат AEC-Q200
• корпус из пластика и смолы, не поддерживающей горение (согласно, стандарта UL94-V0)

Доступность:

Конденсаторы Panasonic серии ECQUAAV находятся в массовом производстве и доступны для заказа.
