NCS2009x: новая серия R2R операционных усилителей со сверхнизким энергопотреблением (20 мкА/канал) компании ON Semiconductor

06.04.2017 |

МТ-Системс предлагает разработчикам NCS2009x: новую серию Rail-to-Rail операционных усилителей со сверхнизким потреблением энергии (20мкА/канал) компании ON Semiconductor®.

Усилители семейства NCS2009x имеют полосу пропускания 350 кГц, смещенние входного напряжения составляет 4 мВ. Вход и выход операционных усилителей серии NCS2009x работает в режиме Rail-to-Rail. Рабочий диапазон питания микросхем от 1.8 до 5.5В. Рабочий диапазон температур составляет от -40 до +125°C.

Усилители серии NCS2008x представлены в одноканальном (SC-70-5, TSOP-5(SOT23-5), UDFN6(1.6x1.6мм)); 2-х канальном (MSOP8, SOIC-8, TSSOP-8) и 4-x канальном (TSSOP-14 и SOIC-14) исполнениях. И соответствующие автомобильные (AEC-Q100) исполнения обозначенные префиксом NCV.

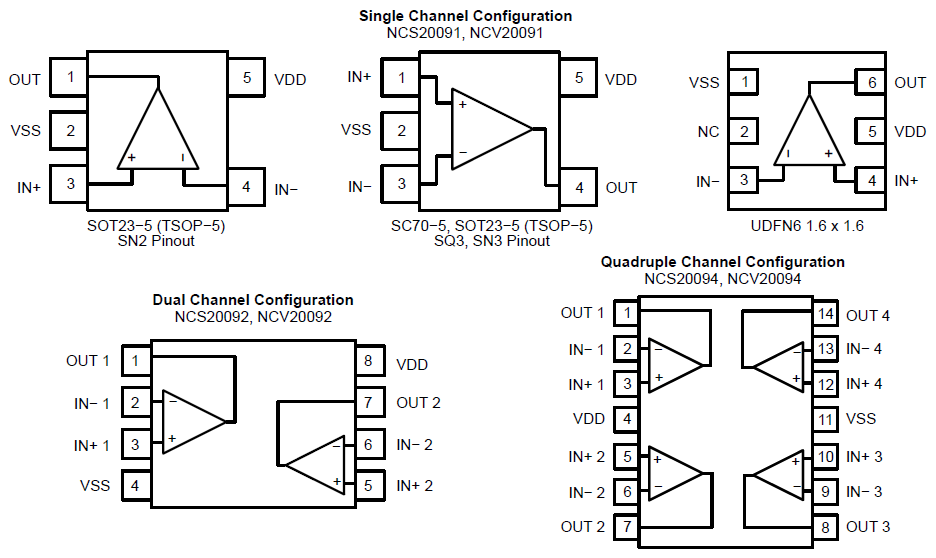

Цоколевка микросхем серии NCS2009x



Отличительные черты:

  • Напряжение питания, Vs: 1.8…5.5В;
  • Rail-to-Rail вход и выход;
  • Полоса пропускания: 0.35МГц;
  • Ток потребления при 1.8В: не более 29мкА (20мкА тип.);
  • Ток смещения: 1 пкА тип.;
  • Напряжение смещения: не более 4 мВ;
  • Температурный дрейф: 1мкВ/°С тип.;
  • Типовой шум (fIN=1кГц): 40нВ/sqrt(Гц), 0.3пА/sqrt(Гц);
  • CMRR, при VS=5.5В: не менее 45Дб;
  • PSRR: не менее 60Дб;
  • Рабочий диапазон температур: -40…+125°С.



Доступность:



В массовом производстве, в настоящее время находятся пока только 1- и 2-х канальные версии, в том числе автомобильные версии (AEC-Q100).
