Компактные силовые разъемы Molex серии Nano-Fit теперь доступны для заказа!

Инновационные разъемы Molex серии Nano-Fit являются самыми компактными из семейства FiT, позволяя экономить до 70% места на печатной плате.

Основные достоинства:

Самые компактные в семействе FiT;
Изолированные контакты в PCB разъёме;
Дизайн корпуса позволяет полностью защитить контакты от повреждений при сочленении;
Наличие замка для фиксации контактов (TPA) обеспечивает корректную посадку контакта в корпус;
Механическая и цветовая поляризация;
Защелка защищает сочлененные коннекторы от случайного разъединения.

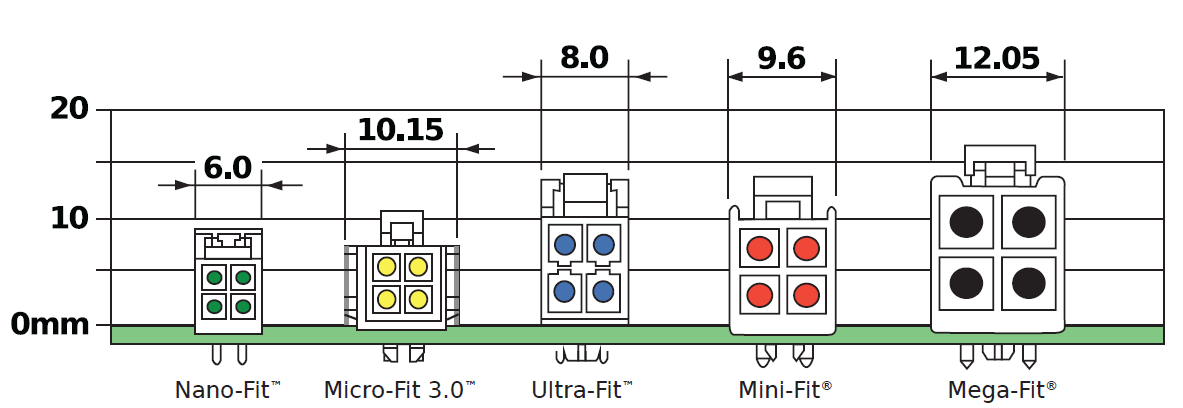

Сравнительная характеристика:

	Nano-Fit™	Micro-Fit 3.0™
Шаг, мм	2.50	3.00
Тип	Кабель-плата	Кабель-плата, Кабель-кабель, Плата-плата
Сечение проводника, AWG	20-26	18-30
Макс. ток, А	6.5	8.5
Макс. напряжение, В	250	300
Рабочая температура, ^оС	-40 ÷ +115	-40 ÷ +105
UL 94V-0	Да	Да
Замок для фиксации контактов	Да	Да
"Слепое" сочленение	Нет	Да
Монтаж	DIP Релиз SMT – конец 2016 г.	SMT, DIP

Номера доступные для заказа:

Ресурсы:

Образцы продукции доступны по предварительному заказу.

По возникшим по данной статье вопросам Вам помогут наши специалисты по электронной почте: molex@mt-system.ru или по тел.: 8(812)325-36-85
