Соединители для решений в области освещения TE Connectivity (Tyco Electronics)







Обзорная брошюра по держателям для светодиодных светильников

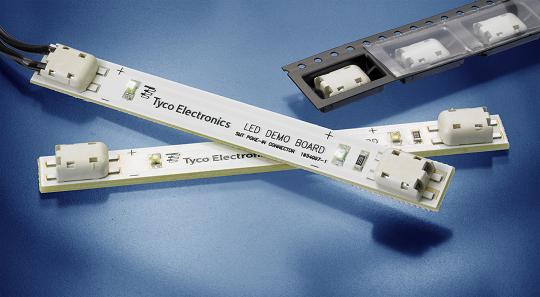

 Низкопрофильный разъем POKE-IN для соединения проводов. Разъем разработан для применения в LED решениях для быстрого и надежного соединения проводов различных сечений и типов. Доступен в одно- и двухпозиционном, SMD и выводном  исполнениях.

Подобрать парт-номер
  • 18,20,22AWG
  • 5A, 250 VAC/VDC
  • -40..+105º C

 спецификация
 Разъемы серии IDC Poke-In Wire Tub/Splice позволяют одним нажатием разветвить линию питания для подключения дополнительных модулей освещения. Подобрать парт-номер
  • 12,18 AWG
  • 7A, 600 VAC/VDC

   Соединители CoolSplice разработаны для быстрого и в то же время простого соединения проводов питания как систем освещения, так и систем охранной сигнализации, видеонаблюдения. Единственный инструмент, необходимый для соединения проводов - это плоскогубцы. Соединитель расчитан на провода сечением 0,75 мм2 (AWG18) одно- и многожильные. Подобрать парт-номер

  • 18 AWG
  • 2.5A, 250 VAC/VDC
  • -40o..+65o



   Гермафродитные разъемы для соединения "плата-плата" и "кабель-плата". Разъем разработан для применения в LED решениях для соединения модулей под различными углами, а также для быстрого и надежного соединения кабелей и плат. Доступен в 2,4 и 6  SMD исполнениях. Подобрать парт-номер

  • 5A,90 VAC/VDC
  • -40..+105 C
  • Угол поворота 90-180º

  Гермафродитные разъемы для соединения "плата-плата" . Разъем разработан для применения в LED решениях для соединения модулей под различными углами. Уго Доступен в 2,4 и 6  SMD исполнениях. Подобрать парт-номер
  • 5A,90VAC/VDC
  • -40..+105 C
  • Угол поворота 90-180º
  Разъемы серии IDC SSL предназначены для быстрого соединения проводов на LED платы. Контакт осуществляется без применения специального инструмента простым нажатием. Доступен в 1,2,3 и 4 позиционном , SMD и выводном  исполнениях. А также в конечном и сквозном исполнениях.

Подобрать парт-номер


  • 18-24  AWG
  • 8A, 250 VAC/VDC
  • -40..+105º C



 SMD разъем и крышка с контактами стандарта G13 позволяет применять LED модули на печатных платах в корпусе стандартной люминисцентной лампы.

 Подобрать парт-номер
  • 2A, 250 VAC/VDC
  • -40..+120º C

   Разъем серии Board-to-Board
Screw Down Jumper Assembly предназначен  для быстрого соединения между собой модулей на печатных платах. Обеспечивает надежное 2-позиционное соединение для плат с минимальной шириной 16,5 мм. (номер для заказа 2106154-1)

Подобрать парт-номер
  • 5A, 250 VAC/VDC
  • -40..+105º C

   Низкопрофильные SMD разъемы серии Inverted SMT Thru Board позволяют осуществить подачу питания к LED светильнику как с лицевой, так и с обратной стороны платы. доступен в 2-6 позиционном исполнении.  Подобратьпарт-номер
  • 24-28  AWG
  • 1,5-3A,50 VAC/VDC
  • -40..+105º C

   Разъемы серии Solderless LED Socket CM предназначены для быстрой установки светодиодных кластеров Cree XLamp MP-L LED. Доступны варианты разъема с держателями рефлектора светильника. Представлены варианты с соединением разъемов как на кабель, так и на плату. Подобрать парт-номер
  • 500 mA
  • 30 VDC



 Разъемы серии Solderless LED Socket RS предназначены для быстрой установки светодиодных кластеров Bridgeluxe типа BR. Разъем содержит встроенные Poke-In разъемы для проводов 18-22 AWG. Простота монтажа, удобство крепления проводов, оригинальный дизайн с наилучшей стороны характеризуют данный разъем.

  Подобрать парт-номер
  • до 3 A
  • 60 VDC
  • -40..+105ºC

  Разъемы и кабельные сборки серии LVDC предназначены для подачи питания к светильникам с помощью скользящих разъемов по фиксированным направляющим. Подобрать парт-номер
  • до 4,1 A
  • 24 VDC
  • -55..+85ºC
   Разъемы серии Light-n-Lok разработаны для быстрого и надежного "горячего" соединения проводов. Доступен в 2 и 3 позиционном исполнении. Допустимая нагрузк а на провода - до 11 кг. Подобрать парт-номер
  • 18  AWG
  • 5A,600 VAC




   Серия разъемов Mini HVL ( NECTOR) разработана по стандарту IEC60320 для применения в области освещения.Ключевые требования, ктороым удовлетворяет данная серия - небольшие размеры и легкость соединения. Подобрать парт-номер
  • 6- позиционная розетка с опцией управления.
  • 7A,42 VAC; 6A,125VAC; 2.5A,250 VAC.
  • 2-контактные разъемы

   Разъемы серии Mini CT  для соединения "плата-плата" и "кабель-плата". Разъем разработан для применения в световых решениях, обеспечивает надежное и прочное соединение при небольшиз размерах. Доступны в 2-40 позиционном , SMD и выводном исполнении. Подобрать парт-номер
  • IDC и Crimp соединения.
  • AWG 24-28.

   Низкопрофильные разъемы серии SSL для соединения "плата-плата" и "кабель-плата". Разъем разработан для применения в световых решениях, обеспечивает надежное и изолированное соединение контактов. Доступны в 2,3,4 позиционном , SMD и выводном исполнении. Подобрать парт-номер
  • IP67.
  • AWG 24-28.
  • 40..+105º C
  • 30 циклов соединения.

   Серия изолированных разъемов Mini-universal Mate-N-Lok для соединения "плата-плата" и "кабель-плата". Предназначены для применения в уличных условиях. Разъемы защищены от прямых попадания капель воды. Доступны в 2-10 позиционном исполнении.   Подобрать парт-номер
  • IP57.
  • AWG 24-28.
  • 40..+105º C
  • 30 циклов соединения.

   Ультратонкие низкопрофильные  разъемы серии Mate-N-Lok для соединения "кабель-плата". Разъем разработан для применения в световых решениях, обеспечивает надежное соединение контактов и компактно ерасположение на плате. Доступны в 2,3,4 позиционном , SMD исполнении. Подобрать парт-номер
  • Высота 4,7мм
  • Шаг - 3mm .
  • 5A,250 VAC
  • AWG 20-36.
